Cisco Packet Tracer 터널링 실습

어제 실습한 네트워크를 이용하여 터널링 실습을 진행했다.

우선 처음에 PC4에서 PC1로 가는 경로를 tracert 명령어를 입력하여 확인했다. 정상적으로 네트워크를 구성했다면 아래와 같이 4개가 뜬다.

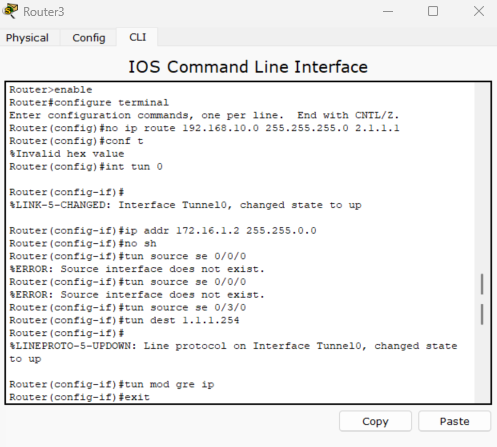

여기서 터널링을 위해 라우터 2, 3의 config를 눌러 어제 입력해준 Static Routes 중 192?로 시작하는 고정 루트를 삭제해준다. 그리고 Router 2, 3의 CLI를 열어 터널링을 위한 명령어를 아래와 같이 각각 입력해준다.

<Router2>
conf t
int tun 0
ip addr 172.16.1.1 255.255.0.0
no sh
tun source se 0/3/0
tun dest 2.1.1.254
tun mod gre ip
exit
ip route 192.168.20.0 255.255.255.0 172.16.1.2

<Router3>
conf t
int tun 0
ip addr 172.16.1.2 255.255.0.0
no sh
tun source se 0/3/0
tun dest 1.1.1.254
tun mod gre ip
exit
ip route 192.168.20.0 255.255.255.0 172.16.1.1

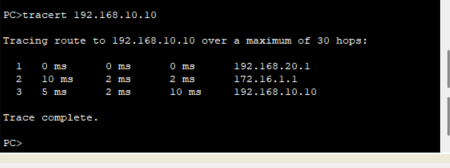

그리고 PC4를 눌러 Tracert 명령어를 입력해준다. 터널링이 제대로 설정 되었다면 루트가 아래와 같이 3개가 뜨게 된다. 가상의 통로는 라우터 2를 거쳐 3으로 이동함. 하지만 물리적인 통로는 라우터 2 → 1 → 3을 거쳐 지난다.
